Zergatik da kritikoa makineria astunaren eta aerosorgailuen biraketa-higidurarako eraztun birakaria?

Makineria astunaren munduan, karga izugarriaren azpian biraketa ahalbidetzen duen osagai bat dago: birako eraztuna. Era berean, eskala handiko errodamendu honek indar axialak, indar erradialak eta iraultze-momentuak kudeatzen ditu, eta ezinbestekoa da hondeamakinak, garabiak, aerosorgailuak eta aireko laneko plataformak bezalako ekipoetarako. aztertzen duguSlewing RingtikHuaxi, bere diseinu-printzipioak, material-eskakizunak eta eraikuntzatik energia berriztagarrietara bitarteko industrietan betetzen duen zeregin kritikoa aztertuz. Fabrikazio gaitasunak, kalitate sistemak eta egiten dituzten ziurtagiriak ere aztertzen dituguHuaxihornitzaile fidagarria alor zorrotz honetan.

Industria astuna mugitzen mantentzen duen "juntura".

Imajinatu aerosorgailu erraldoi bat bere palak haizeari aurre egiteko biratzen dituena. Edo garabi handi batek bere boom biratzen duen zama handiak altxatzeko. Edo hondeamakina besoa kulunkatzen duen lurra zulatzeko. Makina horietako bakoitzean, biraketa posible egiten duen osagai bakar bat dago: birako eraztuna. Askotan "makina-juntura" deitua, errodamendu handi honek goiko egitura birakaria beheko egitura geldikorrarekin lotzen du, indar izugarriak transmitituz, mugimendu leuna eta kontrolatua ahalbidetuz.

Eraztun birakaria ez da errodamendu arrunt bat. Diametro handia du normalean —0,4 eta 10 metro artekoa— eta errodamendu estandarrak suntsituko lituzkeen karga konbinatuak jasan behar ditu. Karga horien artean, indar axialak (pisu bertikala), indar erradialak (bultzada eta tiraketa horizontalak) eta iraultze-momentuak (inklinazio-indarrak). Birako eraztunaren diseinuak, bere gurpil-elementuekin, bideekin eta askotan engranaje-hortz integratuekin, karga horiei eustea ahalbidetzen du, biraketa-kontrol zehatza mantenduz.

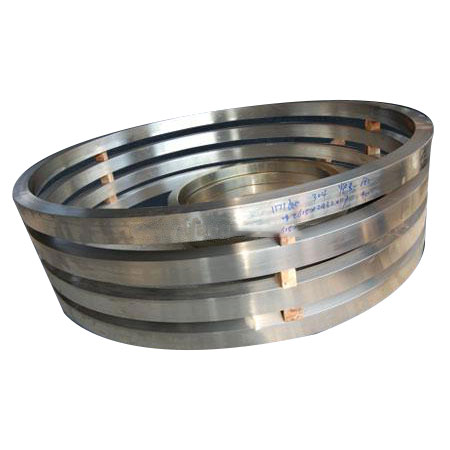

Jiangyin Huaxi Flange Co., Ltd., Jiangsu Huaxi Group-en filiala, 1984az geroztik eraztun-motako forjaketak eta amaitutako bridak fabrikatzen ditu. Konpainiak 35.000 tona eraztun-mota forjatu eta 25.000 tona amaitutako brida eta hodi-bilgailuak ekoizten ditu urtero, 10.000 zehaztapen baino gehiagorekin. HaienSlewing Ringproduktuak altzairu herdoilgaitzez, karbonozko altzairuz, aleaziozko altzairuz eta altzairu duplexez eginak dira, eta 28 herrialdetara esportatzen dira. Artikulu honek Huaxi eraztun birakarien merkatuan eragile esanguratsu bihurtzen duten ezaugarriak, fabrikazio-prozesuak eta aplikazioak aztertzen ditu.

Zehaztapen Teknikoak

Jarraian, funtsezko ezaugarrien eta gaitasunen laburpena daSlewing RingproduktuakHuaxi.

Zerk egiten du Slewing Ring bat errodamendu arruntetatik desberdina?

Eraztun birakari baten balioa ulertzeko, bete behar dituen eskakizun bereziak aztertzen laguntzen du.

Karga Ahalmen Konbinatua

Birako eraztun bat errodamendu estandarra azkar suntsituko luketen indar konbinazioa kudeatzeko diseinatuta dago. Garabi batean, zamaren pisuak eta boomak iraultze-une masiboa sortzen du. Aerosorgailu batean, nacelle eta palen pisuak karga axialak sortzen ditu, eta haize-indarrek karga erradialak eta okergarriak sortzen dituzte. Birako eraztunaren diseinu sendoak —diametro handiko bideekin eta ijezketa-elementu ilara ugarirekin— indar hauek modu eraginkorrean banatzen ditu.

Diametro handia, altuera trinkoa

Eraztun birakariak altuerarekiko diametro handia duelako bereizten dira. "Plaka-itxurako" forma honek makina baten goiko eta beheko egituren artean zuzenean muntatzeko aukera ematen du, espazioa aurreztuz, beharrezko karga-ahalmena emanez. Diametroa 200 mm-tik 10.000 mm-tik gorakoa izan daiteke, aplikazioaren arabera.

Engranaje-hortzak integratuak

Birako eraztun askok engranaje-hortzak dituzte barneko edo kanpoko eraztunean, zuzeneko integrazioa ahalbidetuz pinoi batekin. Horrek aparteko engranaje baten beharra ezabatzen du, makinaren diseinua sinplifikatuz eta pisua murriztuz. Aukerak barneko engranajea, kanpoko engranajea edo hortz gabeko konfigurazioak dira.

Muntatzeko malgutasuna

Slewing eraztunak normalean barneko eta kanpoko eraztunetako torlojuen zuloak erabiliz muntatzen dira. Horrek makinaren egituran erraz integratzea ahalbidetzen du. Torlojuen zulodun bridadun diseinuak ohikoak dira, eranskin segurua eskaintzen dutenak.

Fabrikazio-prozesua: Lehengaitik amaitutako eraztunera

Kalitate handiko biraka-eraztun baten ekoizpenak forjaketa, mekanizazio eta tratamendu termikorako gaitasun aurreratuak behar ditu.Huaxiarlo hauetan inbertsio handia egin du.

Eraztun motako forjaketa

Prozesua altzairuzko lingote edo totxo batekin hasten da, berotu eta gero eraztun forma batean forjatzen dena.Huaxi3.600 tonako olio-prentsa hidraulikoak, 5 m-ko eraztun-errotak eta mailu elektrohidraulikoak erabiltzen ditu materialari forma emateko. Forjatze prozesu honek altzairuaren alearen egitura lerrokatzen du, bere indarra, gogortasuna eta nekearekiko erresistentzia hobetuz.

Doitasun Mekanizazioa

Forjatu ondoren, eraztunak doitasunezko mekanizazioa egiten du.Huaxi2-5m-ko tornu bertikalekin, 5m-ko NC zulagailuekin eta beste ekipamendu aurreratuekin hornituta dago. Makina hauek biraka-eraztun amaiturako beharrezkoak diren dimentsio zehatzak, torloju-zuloak eta engranaje-hortzak sortzen dituzte. CNC teknologiaren erabilerak koherentzia eta zehaztasuna bermatzen ditu.

Bero tratamendua

Bero-tratamendua funtsezkoa da eraztun birakarietarako beharrezkoak diren propietate mekanikoak lortzeko. Prozesua normalean normalizazioa, erretzea, tenplatzea eta tenplatzea dakar. Aerosorgailuak bezalako aplikazio zorrotzetarako, 42CrMo4V bezalako materialak erabiltzen dira, tratamendu termikoko parametro espezifikoak behar dituztenak behar den indarra eta gogortasuna lortzeko.

Kalitate Kontrola eta Ikuskapena

Huaxikalitate-berme sistema ezin hobea eta ikuskapen fisikokimikoko ekipo modernoen multzo osoa ditu. Kalitate sailak Zuzendari Nagusiaren menpe dago zuzenean eta zorrozki kontrolatzen ditu produkzio-prozesuaren urrats bakoitza. Horri esker, konforme ez dauden materialak ez dira inoiz biltegira sartu, ez hurrengo prozesura pasa edo fabrikatik irteten.

Aplikazioak funtsezko sektoreetan

TheSlewing RingtikHuaxikarga astunak modu fidagarrian biratu behar diren hainbat industriatan erabiltzen da.

• Energia eolikoa– Birako eraztunak osagai kritikoak dira aerosorgailuetan, yaw-sisteman (nacella haize bihurtzeko) eta talka-sisteman (pala angelua doitzeko) erabiltzen direnak. Eraztunek muturreko eguraldi-baldintza jasan behar dute eta funtzionamendu fidagarria eman behar dute hamarkadetan.

• Eraikuntza eta Indusketa– Hondeamakinak, garabiak eta aireko lan-plataformak birako eraztunetan oinarritzen dira biraketa-mugimendurako. Makina hauek karga astunak dituzten ingurune zorrotzetan funtzionatzen dute eta maiz, sarritan oszilagarriak diren mugimenduak dituztenak.

• Materialen manipulazioa– Portuko garabiek, ontzien deskargagailuek eta pilatzaileen erreklamazioek biraka-eraztunak erabiltzen dituzte beren boomak eta manipulazio ekipoak biratzeko. Eraztunek karga handiak eta maiz lan-zikloak jasan behar dituzte.

• Meatze-ekipoak– Eskala handiko meatzaritza-makinek, hala nola draglinak eta kubo-gurpileko hondeamakinak, birako eraztunak erabiltzen dituzte haien egitura masiboak eusteko eta biratzeko.

• Itsasoa eta Itsasoa– Eraztun birakariak itsasontzi-garabietan, itsasoko plataforma-garabietan eta korrosioarekiko erresistentzia eta fidagarritasuna funtsezkoak diren itsas aplikazioetan erabiltzen dira.

• Industri Makineria– Ekipamendu industrial mota askok, robotikatik hasi eta mahai birakarietaraino, biraka-eraztunak erabiltzen dituzte biraketa-kontrol zehatza lortzeko.

Maiz egiten diren galderak

G: Zer da eraztun birakaria eta zer egiten du?

A: Eraztun birakaria, mahai birakari gisa ere ezaguna, errodamendu handi bat da, aldi berean indar axialak, indar erradialak eta iraultze-momentuak onartzen dituena. Egitura bat biratzeko aukera ematen du karga astunak eusten dituen bitartean. Aplikazioen artean garabiak, hondeamakinak, aerosorgailuak eta aireko lan-plataformak daude.

G: Zein material erabiltzen dira eraztun birakarietan?

A: Ohiko materialak 50Mn, 42CrMo eta C45 dira. Aerosorgailuak bezalako aplikazio zorrotzetarako, goi mailako materialak erabiltzen dira, hala nola 42CrMo4V.HuaxiBirako eraztunak eskaintzen ditu karbono-altzairuan, altzairu herdoilgaitzean, aleazio-altzairuan eta altzairu duplexean.

G: Eraztun birakaria pertsonalizatu al daiteke?

A: Bai.HuaxiEraztun birakariak ekoitzi ditzake bezeroen marrazkien edo laginen arabera. Aukeren artean, diametro desberdinak, engranajeen konfigurazio (barnekoak, kanpokoak edo hortz gabekoak) eta muntatzeko zuloen ereduak daude.

G: Zer ziurtagiri ditu Huaxik eraztun birakarien ekoizpenerako?

A:HuaxiISO9001, Alemaniako TUV Rheinland ISO9001 & PED, Txinako Sailkapen Elkartearen baimena, AQSIQ Class-A esportazio-enpresen ebaluazioa eta BV fabrikaren onespena ditu. Ziurtagiri hauek nazioarteko kalitate eta segurtasun arauak betetzen dituztela frogatzen dute.

G: Zein industriak erabiltzen dituzte eraztun birakariak?

A: Eraztun birakaria energia eolikoan, eraikuntzan eta indusketetan, materialen manipulazioan, meatzaritzan, itsasoan eta itsasoan eta industria-makineria orokorrean erabiltzen dira.

G: Zein da eraztun birakari baten diametro-tarte tipikoa?

A: Eraztun birakari baten diametroa normalean 0,4 eta 10 metro bitartekoa da, eta aplikazio batzuek tamaina handiagoak behar dituzte.

Ondorioa

TheSlewing RingtikHuaxi industria modernoa bultzatzen duen makineriaren osagai kritikoa da. Karga konbinatuak maneiatzeko duen gaitasunak biraketa leuna eta kontrolatua ahalbidetzen duen bitartean ezinbestekoa da aerosorgailuetatik hasi eta eraikuntza ekipamenduetara bitarteko aplikazioetarako. Fabrikazio-prozesuak —eraztun motako forjatzetik doitasuneko mekanizaziora eta tratamendu termikora— gaitasun aurreratuak eta kalitate kontrol zorrotza behar ditu, arlo horietan.Huaxinabarmen inbertitu du.

Urteko 35.000 tona baino gehiago eraztun motako forja ekoizpenarekin, ekipamendu-oinarri integralarekin eta nazioarteko ziurtagirien multzoarekin,Huaxi28 herrialdetako bezeroentzako bazkide gai gisa kokatu da. Konpainiak produktu estandarrak eta pertsonalizatuak ekoizteko duen gaitasunak, kalitatearekiko duen konpromisoarekin batera, eraztun birakarietarako eta erlazionatutako osagaietarako iturri fidagarri bihurtzen du.

Eraztun birakarien hornitzaile fidagarri baten bila bazabiltza zure industriarako, energia eolikorako edo eraikuntzarako aplikazioetarako, edo zehaztapen pertsonalizatuei eta prezioei buruzko galderarik baduzu, gomendatzen zaitugu.kontactgu gaur.
